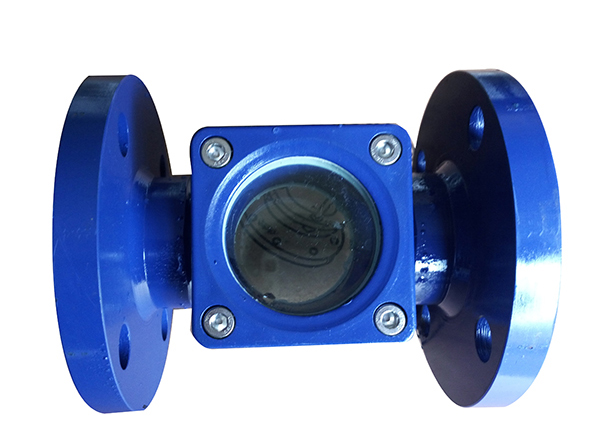

方形視鏡用于石油，化工，化纖，醫藥，食品等工業生產裝置中，能隨時觀察液體，氣體，蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。

方形視鏡的維修與保養

1．方形視鏡安裝于壓力容器、真空容器、罐體、反應器、過濾器、沸騰床等罐體和密閉容器上，在承受與容器相同壓力、溫度條件下觀察容器內部情況，當觀察環境較暗時，可按要求配置工業燈具，其中分防爆和防腐兩種類型，均可以提供衛生級不銹鋼射燈。內外鏡面光潔度Ra≤0.8μm，內機械拋光與電拋光Ra≤0.2μm，外表面拋光或亞光。廣泛應用于容器探測液位；

2、方形視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放；

3、方形視鏡玻璃耐溫耐壓有一定的局限，耐溫：鋼化硼硅玻璃：≤180℃，石英玻璃 ：1000℃ 。耐壓： 鋼化硼硅玻璃片：≤0.6MPa，石英玻璃片：≤1.0MPa，鋼化硼硅玻璃筒：＜1.0MPa，石英玻璃：＜1.6MPa。請嚴格執行說明書上之規定；　

4、方形視鏡允許急變溫度＜60℃，玻璃因溫差過大會破裂。

方形視鏡的用戶注意事項：

1、視鏡安裝 焊接法蘭盤必須清潔并且沒有損傷，經專業人員進行操作。

2、視鏡鏡片安裝 確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。

3、鉸接或螺紋連接的視鏡裝置在工作前要確信密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保容器內的壓力不超過額定的壓力。

4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，主體材質：304、SUS304L、SUS316、SUS316L）、襯氟、塑料（PP、PVC等）。

方形視鏡主要技術參數：

1、殼體材質：碳鋼、不銹鋼法蘭標準：GB、HG、SH、HGJ、JB、ANSI、JIS等標準。（用戶指定，請注明壓力等級）

2、視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃。

3、工作溫度：

鈉鈣玻璃的z高允許溫度為150℃，溫度的急劇變化范圍為120℃到20℃。

硼硅玻璃的z高允許溫度為280℃，溫度的急劇變化范圍為230℃到20℃。

石英玻璃的z高允許溫度為800℃，溫度的急劇變化范圍為550℃到20℃。

4、操作壓力：鈉鈣玻璃：0.6Mpa。

5、硼硅玻璃：0.6~1.0Mpa。

6、石英玻璃：0.6~2.5Mpa。

7、密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等

8、制造、檢測標準：參照《HGJ501-86壓力容器視鏡》設計制造和驗收。
